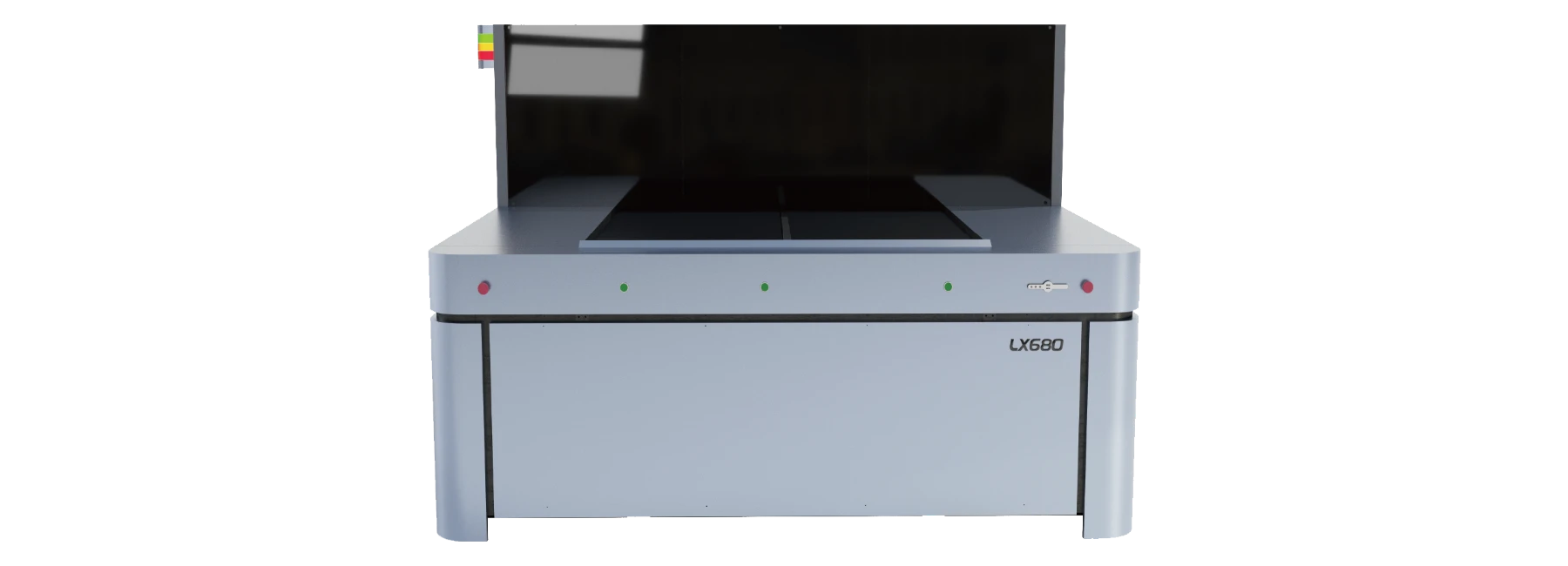

LX680 Impresora Legendaria
La LX680 es una impresora legendaria adecuada para la producción industrial, equipada con un sistema de control de impresión desarrollado independientemente. Adopta un método de impresión interactivo de doble plataforma, incorporando una filosofía de diseño centrada en el usuario y basándose en las necesidades de producción industrial para introducir un nuevo modo de impresión de caracteres en PCB.
Características del producto
Presupuesto

Rendimiento estable


Utilizando motores lineales de alta calidad y un sistema de control centralizado PLC de grado industrial, la máquina se controla de manera estable, lo que resulta en una mayor precisión de impresión y un rendimiento más estable.

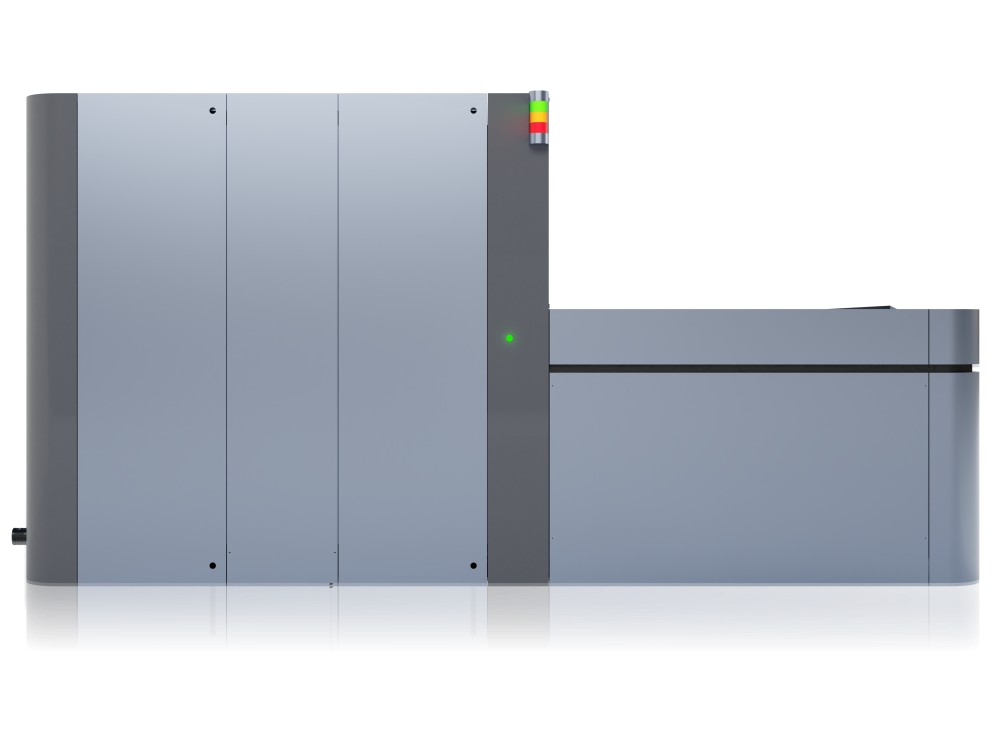

img (4)

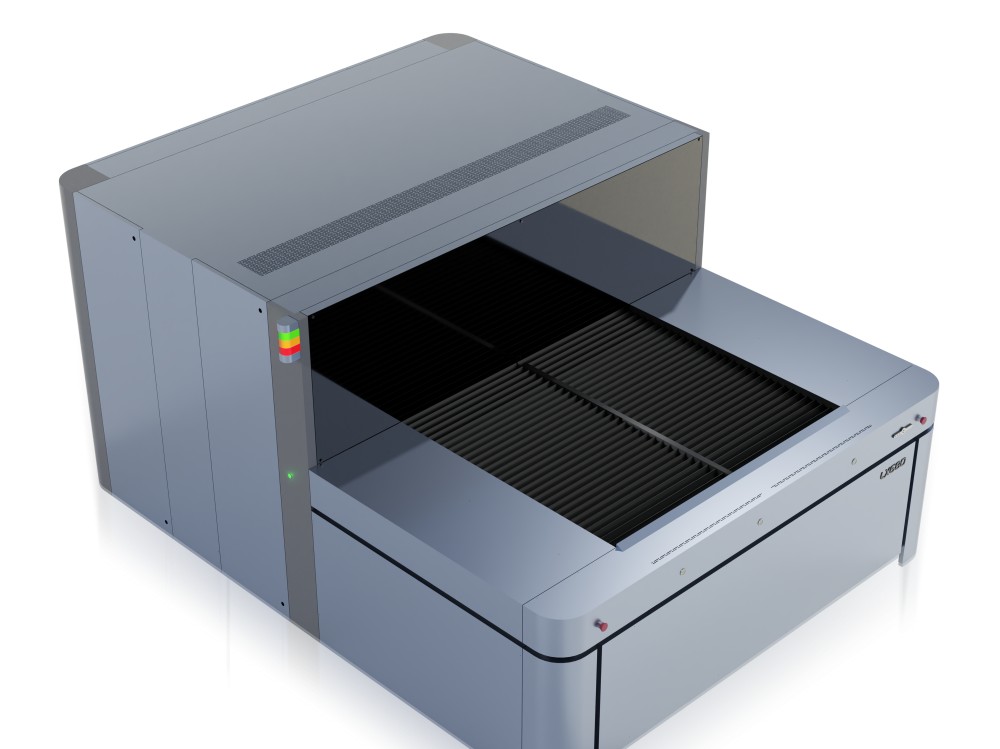

img (1)


Mantenimiento inteligente del cabezal de impresión


Diseño automatizado de limpieza y mantenimiento del cabezal de impresión, que completa automáticamente las funciones de mantenimiento y limpieza del cabezal. La estructura es compacta, y la limpieza del cabezal sin contacto no daña el cabezal, dejando ningún residuo de tinta en la parte inferior del cabezal.

Alineación de precisión


Alineación automática CCD, con una cámara de alta precisión combinada con software de alineación desarrollado independientemente, permite una alineación precisa de la imagen.

img (5)


Superficie mínima de la placa de impresión600mm x 470mm Sujeción de accesorios en cuatro lados
Superficie máxima de la placa de impresión1250mmx1250mm
Método de curado de tintaCurado con luz LED, secado instantáneo con impresión LED
Espesor mínimo/máximo de la placa0.1mm-8mm
Espesor máximo de la placa (sin accesorios)25mm
Número de cabezales de impresión4 cabezales de impresión, 2-4 (opcional)
Resolución máxima de impresión1440dpix 1440dpi
Ancho de línea mínimo3min(75um) (Basado en una buena tensión de la máscara de soldadura)
Tamaño mínimo del texto500μm x 400μm (Basado en una buena tensión de la máscara de soldadura)
Precisión de registro±35μm
Profundidad de campo de placas curvas0.5mm
Método de registroAlineación automática CCD, 3 o 4 puntos (opcional)
Modo de impresiónBorrador / Estándar / Fino (A-A / A-B)
Tamaño de la gota de tinta13PL
Formato de archivo de impresiónArchivos Gerber (*.gbo)
Tipo de tintaTinta fotosensible UV
Tamaño de la máquina3545mm(L) X 2780mm(W) X 1800mm(H)
Peso de la máquina6500kg
Capacidad de producciónTamaño mínimo
600mm x 470mm		Tamaño máximo de una sola plataformaTamaño máximo
680mmx1250mm1250mmx1250mm
Modo estándar (2pass)
Modo fino (3pass)
Modo ultra fino (4pass)		100 lados/h
80 lados/h
60 lados/h		70 lados/h
50 lados/h
30 lados/h		60 lados/h
40 lados/h
20 lados/h
Entorno de trabajoTemperatura 20℃-30C, Humedad40%-70%
Parámetros de presión de aire6-8 atmósferas
Fuente de alimentaciónFuente de alimentación: AC380, 50HZ, 25A, fuente de alimentación
rango de fluctuación de voltaje: ±7%
Potencia máxima14KW


Aplicaciones que cubren toda la industria

Cajas de luz para interiores y exteriores, displays para exposiciones, calcomanías para ventanas de automóviles, letreros retroiluminados y salida comercial, etc.
